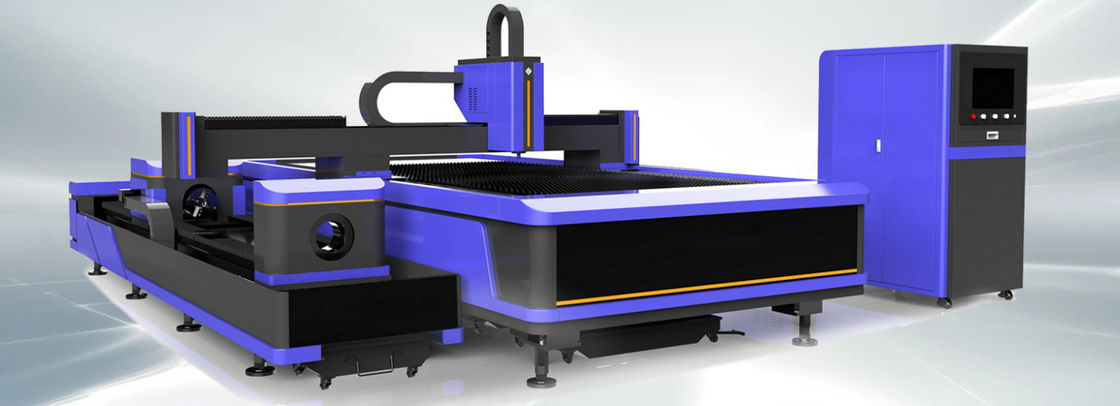

Máquina de corte por láser de fibra para placas y tubos metálicos de la serie QA-TP-3015/4020/6025

Descripción general

La máquina de corte por láser de fibra tiene un haz de alta calidad, alta fiabilidad, buen modo óptico, alta potencia superior, incisión suave, buena perpendicularidad, es una máquina de corte especial, que es adecuada para acero inoxidable, acero al carbono, cobre, aluminio, Mo para cortar y perforar, la velocidad de corte y la incisión son de alto nivel, el programa CYPCUT puede procesar cualquier gráfico y texto, funcionando de manera estable, buena calidad de procesamiento, alta eficiencia, buena precisión, fácil operación, mantenimiento conveniente.

Parámetros Técnicos

Diseño de sujeción

Adopta un diseño de sujeción neumática en ambos lados y puede modular el centro automáticamente. El rango ajustable diagonal es de 20-220 mm.

Cama soldada pesada

Se adopta la estructura de la cama industrial. La cama y el pórtico se enfrían a alta temperatura y se templan para aliviar la tensión.

El plano de montaje del bastidor y el riel guía y los orificios de montaje se forman de una vez por un centro de mecanizado de alta precisión a gran escala.

Se requiere que la precisión esté dentro de 3um, lo que garantiza la resistencia de la máquina herramienta y la vida útil de la precisión geométrica.

Está soldado con una placa de acero pesada, la estructura de la cama principal actual, alta estabilidad.

Traviesa

El molde de acero integral está fundido a presión y, después del envejecimiento artificial y el tratamiento de solución, se termina, de modo que la integridad, la rigidez y la calidad de la superficie de la viga son muy buenas. Al mismo tiempo, tiene buena tenacidad y ductilidad. Es conveniente para el movimiento a alta velocidad durante el procesamiento.

Al mismo tiempo, tiene las características de alta flexibilidad y puede realizar el corte a alta velocidad de varios tipos de dibujos bajo la condición de cumplir con la precisión. Deje que el equipo tenga una velocidad de funcionamiento y una precisión más altas.

Cabezal de corte por láser con enfoque automático

Sin enfoque manual

El software ajusta automáticamente la lente de enfoque para realizar la perforación automática y el corte de placas de diferentes espesores. La velocidad de ajuste automático de la lente de enfoque es diez veces la del ajuste manual.

Mayor rango de ajuste

Rango de ajuste -10 mm ~ +10 mm, precisión 0,01 mm, adecuado para placas de diferentes tipos de 0 ~ 20 mm.

Larga vida útil

Tanto la lente colimadora como la lente de enfoque tienen un disipador de calor de refrigeración por agua que reduce la temperatura del cabezal de corte para mejorar la vida útil del cabezal de corte.

Pantalla del sistema de control

FSCUT8000 es un sistema de bus EtherCAT diseñado para láseres de fibra de ultra alta potencia por encima de 8KW, que se caracteriza por el servicio listo para usar, fácil de instalar y ajustar, funciones de solución completa. Admite soluciones de personalización, automatización e informatización, es el sistema de control de corte por láser EtherCAT de vanguardia en el mercado.

Múltiples soluciones de perforación para láminas de metal de diferentes espesores; eliminación de escorias de perforación; supresión de vibraciones; control de gas de circuito cerrado; técnica de capa separada para corte de contornos grandes, medianos y pequeños, todo para ampliar la capacidad de producción de su máquina.

Ventaja

1) Alta precisión: corte preciso para varias piezas de precisión, artes y artesanías.
2) Velocidad rápida: 100 veces más rápido que el corte lineal
3) Pequeña zona afectada por el calor, buena estabilidad dimensional. Ranurado láser plano y atractivo, sin proceso posterior
4) Alta relación rendimiento/precio: el precio es solo 1/8 de la máquina de corte por láser CO2 similar y 2/5 del punzón NC equivalente
5) Bajo costo de uso: solo USD2 por hora, que es 1/8-1/10 de la máquina de corte por láser CO2 similar (USD22-USD35 por hora)
6) Bajo costo de mantenimiento de seguimiento: solo 1/10-1/15 de la máquina de corte por láser CO2 similar y 1/3-1/4 del punzón NC equivalente
7) Rendimiento estable: como un aparato láser maduro, la máquina de corte por láser YAG es adecuada para la mayoría de la industria de fabricación y procesamiento de metales
8) Espesor de corte de calidad de placa de acero: 0,1 mm-12 mm

Aplicaciones

Utensilios de cocina, hoja de sierra, piezas mecánicas, componentes de equipos eléctricos, armario eléctrico, maquinaria textil, vallas publicitarias, automóviles, utensilios de cocina, ferretería, artesanías, monturas de gafas, pendientes y anillos, palabras y letras publicitarias, adornos, piezas de metro, electrodomésticos, electrodomésticos, componentes de precisión
Herramientas, regalos y artesanías, contornos ultrafinos, componentes estructurales de filigrana, componentes de engranajes
Escariador, carcasa de teléfono móvil, aviación

Muestras de corte
