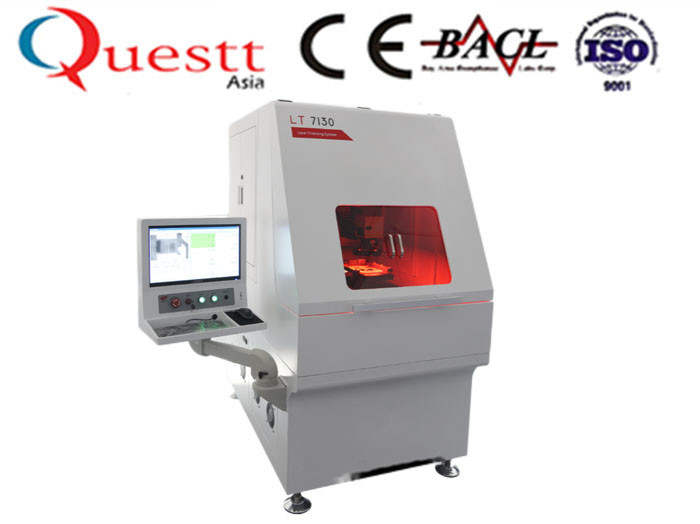

Máquina cortadora láser con sensor automotriz a precio barato
Lugar de origen | China |
---|---|
Nombre de la marca | Questt |
Certificación | ISO CE |
Número de modelo | QA-LT7130 |
Cantidad de orden mínima | 1 unidad |
Precio | Negotiable |
Detalles de empaquetado | Caso de madera |
Tiempo de entrega | 8 - 29 días |
Condiciones de pago | T/T, Western Union, L/C |
Capacidad de la fuente | 1888 sistemas cada año |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xUso | ajuste del laser | Tipo del laser | Fin-bomba |
---|---|---|---|
Longitud de onda | 1064nm | Poder del laser | 3-20w |
Garantía | 1 año y servicio permanente | Servicio | Servicio de ultramar |
Alta luz | máquina de la fabricación de la mascarilla,máscara quirúrgica que hace la máquina |
Máquina cortadora láser con sensor automotriz a precio barato a la venta
Introducción
La máquina cortadora láser está especialmente desarrollada y fabricada para la industria de circuitos de película gruesa y de circuito de película delgada.El recorte de fuente (ajuste de resistencia) y el recorte activo (ajuste de función de circuito) se utilizan principalmente para el recorte de alta precisión de circuitos integrados híbridos de película delgada, película gruesa y varios módulos electrónicos.
La máquina cortadora láser producida por nuestra empresa se desarrolla de forma independiente a partir del sistema de control de medición principal, el sistema de software, etc., y tiene todos los derechos de propiedad intelectual independientes, lo que puede proporcionar a los clientes soluciones integrales de aplicaciones de corte por resistencia láser.
Modelo y rendimiento del equipo
La máquina cortadora láser de la serie LT7 es una máquina cortadora de resistencia láser de configuración de alta gama
Los productos de la serie LT7 adoptan un láser especial avanzado para el recorte por láser.
Alta precisión de ajuste de resistencia.
- Toda la máquina tiene una precisión de ajuste de alta resistencia, y la precisión de ajuste de resistencia es consistente y el rendimiento es alto.
- lLT7 utiliza un láser especial para el recorte de resistencia láser, que proporciona un rayo láser de alta calidad y un ancho de línea extremadamente fino, y el efecto de calor del láser es pequeño.
- Modo de control de precisión único, tecnología patentada de minería de velocidad variable.
- lUna variedad de funciones de corte tipo cuchillo con ajuste de resistencia.
Ajuste rápido de la resistencia
- El software tiene la función de ajuste grueso y ajuste fino, que puede establecer la relación proporcional entre el ajuste grueso y el ajuste fino de acuerdo con las características de la resistencia, lo que mejora efectivamente la velocidad de ajuste de la resistencia bajo la premisa de garantizar la precisión.
- lTiempo de medición de alta velocidad, el tiempo de medición individual es de solo 25us.
- lMecanismo de paso y repetición de alta precisión: utilizando una plataforma de motor lineal, la velocidad de movimiento y la aceleración son rápidas;puede realizar el ajuste de resistencia de un ciclo de circuitos de unidades múltiples.
- l Elevación de placa de sonda de alta velocidad: mejora de forma efectiva la eficiencia de procesamiento en el proceso de ajuste de resistencia cíclica de circuitos de unidades múltiples.
función fuerte
- lCon la poderosa función de programación de software en la industria, puede adaptarse a varios ajustes de resistencia y ajuste de funciones de módulos electrónicos, y realizar fácilmente las necesidades especiales de los clientes y una alta operación automática.
- lAdemás de la medición básica de resistencia y voltaje, con módulos especiales externos, la señal de medición puede ser corriente, frecuencia, inversión y otras señales.
- l Se puede realizar el control automático programático de la potencia del láser, el movimiento, el rango de medición, etc.
- lProbe Z-axis, movimiento de control de motor automático del eje Z de enfoque láser, programable.
- lPotente función de base de datos, todo el proceso de producción se registra y rastrea.
- lLa función de advertencia de productos no calificados puede evitar efectivamente que los productos no calificados fluyan al siguiente proceso.
- lLas coordenadas de posicionamiento se obtienen en tiempo real a través de la imagen, que es fácil de operar y mejora la precisión de posicionamiento del producto.
Alta fiabilidad y estabilidad.
- Los componentes principales se importan para garantizar la calidad.
- lUsando un pedestal de granito especial: puede reducir efectivamente la vibración de inercia causada por el arranque, la parada y la aceleración del banco de trabajo;al mismo tiempo, puede mantener la estabilidad de la temperatura de la máquina.
Bajos costos de operación y mantenimiento
- Alta eficiencia, bajo consumo de energía y ahorro de costes
La eficiencia de conversión electro-óptica del láser alcanza el 25%, y el consumo de energía diario promedio es inferior a 10 grados, que es 1/10 del láser de estado sólido bombeado por lámpara de flash tradicional.El uso a largo plazo puede ahorrar a los usuarios un gran gasto de energía, reducir las emisiones de carbono, una larga vida útil, un alto rendimiento Estable y sin mantenimiento, lo que reduce el tiempo de inactividad.
Solución de recortadora láser
Cuando la resistencia de película gruesa se usa en el módulo electrónico, la modificación de la función del módulo electrónico se puede realizar ajustando el cambio de resistencia para que la señal de salida del módulo electrónico también cambie.
El recorte de resistencia láser cambia el área transversal conductora y la longitud conductora del cuerpo del resistor, y puede recortar el cuerpo del resistor por debajo del valor de resistencia objetivo al rango de precisión requerido.
Configuración principal de un solo dispositivo
número de serie . | Nombre de la pieza | Especificaciones de la marca |
1 | Láseres de estado sólido con acoplamiento de fibra y bombeo final | 5W@10K |
2 | Sistema óptico | RONASMITH |
3 | lente de imagen personalizada | RONASMITH |
4 | Sistema de reconocimiento de imagen | Bélgica:EURESYS |
5 | espejo de escaneo | SCANLAB-¢10mm |
6 | sistema de paso y repetición | Motor lineal HIWIN 300*300 |
7 | fuente de alimentación | BUENAS INTENCIONES |
8 | Supervisión coaxial CCD | Búsqueda de Wuhan |
9 | Sistema de control de medidas | Búsqueda de Wuhan |
10 | Sistema de software dedicado | Búsqueda de Wuhan |
11 | computadora de control industrial | ADLINK |
12 | plataforma de trabajo | Granito para Microprocesamiento |
13 | Dispositivo de purificación de polvo | Llevar a la fuerza |
14 | Sistema de adsorción de presión negativa | SMC |
15 | Estación de soldadura de sonda | Búsqueda de Wuhan |
Parámetro técnico
1. Sistema láser
- lLongitud de onda del láser: 1064nm
- lPotencia láser promedio: 6W@10KHZ (TEM00)
- lTamaño de punto típico: 30-40 µm
- lModo de enfoque: control de programa de computadora
2. Sistema de posicionamiento de rayo láser
- lRango de escaneo láser: 60 mm X 60 mm
- Precisión de posicionamiento de repetición: 2,5 µm
- lResolución de movimiento del rayo láser: 1 µm
- lVelocidad máxima de escaneo: 7000 mm/s
- lMétodo de posicionamiento: posicionamiento programable o reconocimiento de imagen posicionamiento automático
3. Sistema de vigilancia de imágenes
- lMétodo de monitoreo: monitoreo coaxial láser
- lTecnología propia: tecnología acromática, láser y superposición de imágenes dentro del formato
- lCampo de visión de monitoreo: 4-6 mm (diagonal)
- lFuente de iluminación: iluminación LED
4. sistema de medición
- lMétodo de medición de resistencia: agregue corriente para medir el voltaje
Sistema de cuatro cables, control de programa de computadora del sistema de dos cables
- lModo de medición de resistencia: configuración de modo de tres velocidades, control programable
- lRango de medición de resistencia: 0.1Ω-100MΩ (resolución de 16 bits)
- Precisión de medición de resistencia:
0,1 Ω < Rx < 100 Ω ±0,02 % + 0,5 % / Rx
100Ω< Rx < 100KΩ ±0.02%
100KΩ< Rx < 100MΩ ±0.02% + 0.05% * Rx
- l Velocidad de medición de resistencia: 25 µs
- Resolución de voltaje lDC: 0,16 µV (en condiciones de escala completa de 10 mV)
- Placa de sonda: 48 pines, cualquier definición, compatible con equipos importados ESI
- lMovimiento del tablero de la sonda: control del programa de computadora
- lRango de medición de voltaje: ±100mV~ ±10V Resolución de 16 bits (otros rangos son opcionales)
5. Computadoras y Sistemas de Software
- lSoftware programable, puede realizar una operación automática de manera flexible, cumplir con el ajuste de resistencia y el ajuste de la función del circuito
- lFunción de base de datos, todos los datos de ajuste de resistencia se pueden escribir en la base de datos para su almacenamiento, con buena trazabilidad
- lLa resistencia se puede controlar mediante un control manual de un solo chip, y también se puede ajustar automáticamente mediante una matriz continua (procesamiento continuo de chips)
- lSe puede realizar un ajuste preciso de la resistencia configurando el método de ajuste de la resistencia del punto láser
- lSegún la diferencia del valor de resistencia inicial, se pueden seleccionar diferentes parámetros de ajuste de resistencia para realizar el ajuste de resistencia
6. Sistema de movimiento mecánico de paso y repetición
- lModo de movimiento: sistema de movimiento de motor lineal
- lRango de movimiento: 300 mm * 300 mm
- lTamaño máximo del sustrato de cerámica: 150 mm * 150 mm
- lResolución de movimiento: 1 µm
- Precisión de repetición: ±1 µm
- lPrecisión de posicionamiento: ±10 µm
- lVelocidad máxima: 1000 mm/s (sin carga)
- lAceleración de movimiento: 1.5G
7. Otros indicadores técnicos
- lMétodo de refrigeración: refrigeración por aire
- lVoltaje de alimentación: 220V CA Presión de aire: <0.4MPa Consumo de energía de toda la máquina: 2500W
Preguntas más frecuentes
1. P: ¿Pueden proporcionar servicios en el extranjero?
R: Ingenieros que pueden servir en el extranjero.
2.P:¿Cómo usar la máquina?
A:Antes de enviar el embalajemáquina para usted, la instalaremos y la probaremos, y luego empaquetaremos todo el dispositivo en una caja de madera, para que no necesite instalarlootra vez,
3.P:Empaquetado de prueba ¿Antes del envío?
A:seguramente el 100% de la máquina de prueba experimental será normal sin problemas.
4.P:¿Cuál es el período de garantía?
A:Un año de garantía para toda la máquina.
5.P:¿Cuál es el plazo de pago?
A:Acepta L/C o TT.
6.P:Que es¿el tiempo de entrega?
A:15-20 días después de recibir el depósito.Contacto: servicio en línea de 7 * 24 horas si necesita empacar otromateriales / productos o si tiene alguna pregunta sobre la máquina de embalaje, no dude en enviarme un correo electrónico o llamarnos.
